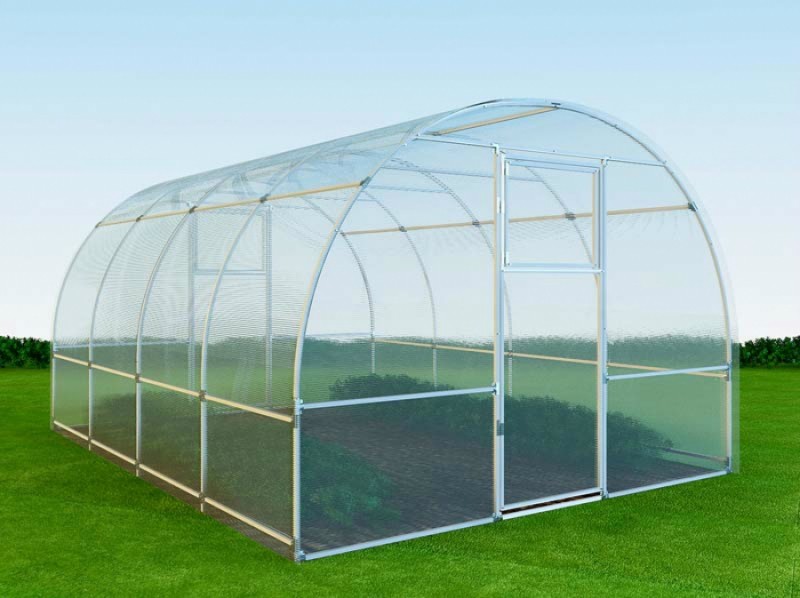

Мастер-класс по строительству теплицы из поликарбоната и пластиковых труб своими руками

Прочные и недорогие поливинилхлоридные трубы стали применяться в сельском хозяйстве как материал для тепличного каркаса. Однако из-за недоверия к пластику даже те, у кого остались старые запасы ПВХ труб, ими пренебрегают, отдавая предпочтение металлу или дереву. И как показывает практика, совершенно зря – при соблюдении определенных условий надежности такой конструкции достаточно, чтобы сделанная своими руками теплица из поликарбоната и пластиковых труб выдержала 5–8 лет эксплуатации.

Нюансы применения труб из поливинилхлорида для теплиц

Достоинств у ПВХ труб немало: прежде всего, они намного дешевле, чем тот же металлопрокат или древесина. При этом материал превосходит их по многим техническим свойствам – например, по долговечности, плотности, весу. Отсутствуют у него и такие проблемы как коррозия и гниение, а коэффициент теплопроводности, более низкий, чем у металла, позволяет не переживать за сохранность укрывного материала в жару.

Монтаж, благодаря большому выбору стандартных типоразмеров, является простым делом, для которого не требуется специальный инструмент или многолетний опыт. Несложен также и ремонт теплицы из ПВХ труб своими руками – без приглашения специалиста, можно быстро заменить любой поврежденный участок.

Что касается минусов, то их также достаточно, и к первому недостатку следует отнести легкий вес конструкции, являющийся причиной высокой парусности. Чтобы предупредить срывание поликарбоната ветром или перекос теплицы вследствие ветровой нагрузки, каркас необходимо устанавливать на фундамент, а сами трубы жестко крепить друг с другом.

Противники использования такого материала для теплиц также утверждают, что на солнце он быстро охрупчивается, и поэтому уже на следующий сезон каркас приходит в негодность.

Отчасти это правда – ПВХ трубы старого образца имеют низкую светоустойчивость, а значит, они действительно могут рассыпаться на мелкие кусочки через 2–3 года. Современный материал за счет специальных добавок в состав более стабилен по отношению к ультрафиолету.

Часто встречается и мнение, что такой каркас не выдержит никакого другого покрытия, кроме пленки или спанбонда. На самом деле, если не удалось добиться его оптимальной жесткости, поликарбонат лучше не использовать, так как любое послабление рамы, особенно на участке крепежа, приведет к растрескиванию или полному разрушению листа, который, как известно, ничем восстановить невозможно.

Мастер-класс по сооружению арочной теплицы

Если вы сделаете теплицу точно по инструкции, то получите сооружение шириной 3,5 м, длиной 3,6 м и высотой около 2 м. Однако длину вы можете варьировать согласно собственным требованиям, нарастив длину фундамента и добавив нужное количество дуг.

По времени строительство занимает не более одного полного рабочего дня, а стоимость смонтированного своими руками парника из ПВХ труб будет ниже как минимум в два раза, чем покупного аналога.

Начало работы – создание основания

Правильно изготовленный фундамент – один из ключевых факторов долговечности теплицы. Поскольку поликарбонат в качестве укрывного материала подразумевает ее многосезонное использование, мелкозаглубленные точечные опоры для выполнения задачи не подходят, и требуется подготовить ленточное основание. Обвязка в виде деревянного бруса укладывается на песчаную подушку.

Перед тем как приступить к постройке, подготовьте такие материалы:

• брус из сосны или ели сечением 100х100 и длиной 3,6 м – 2 шт.;
• такой же брус длиной 3,5 м – 2 шт.;
• металлические скобы или резьбовые шпильки для фиксации рамы – 8 шт.;
• песчано-грунтовую смесь для подушки – количество зависит от типа грунта на участке;
• антисептическую пропитку – ее количество и вид зависят от качества имеющейся у вас древесины.

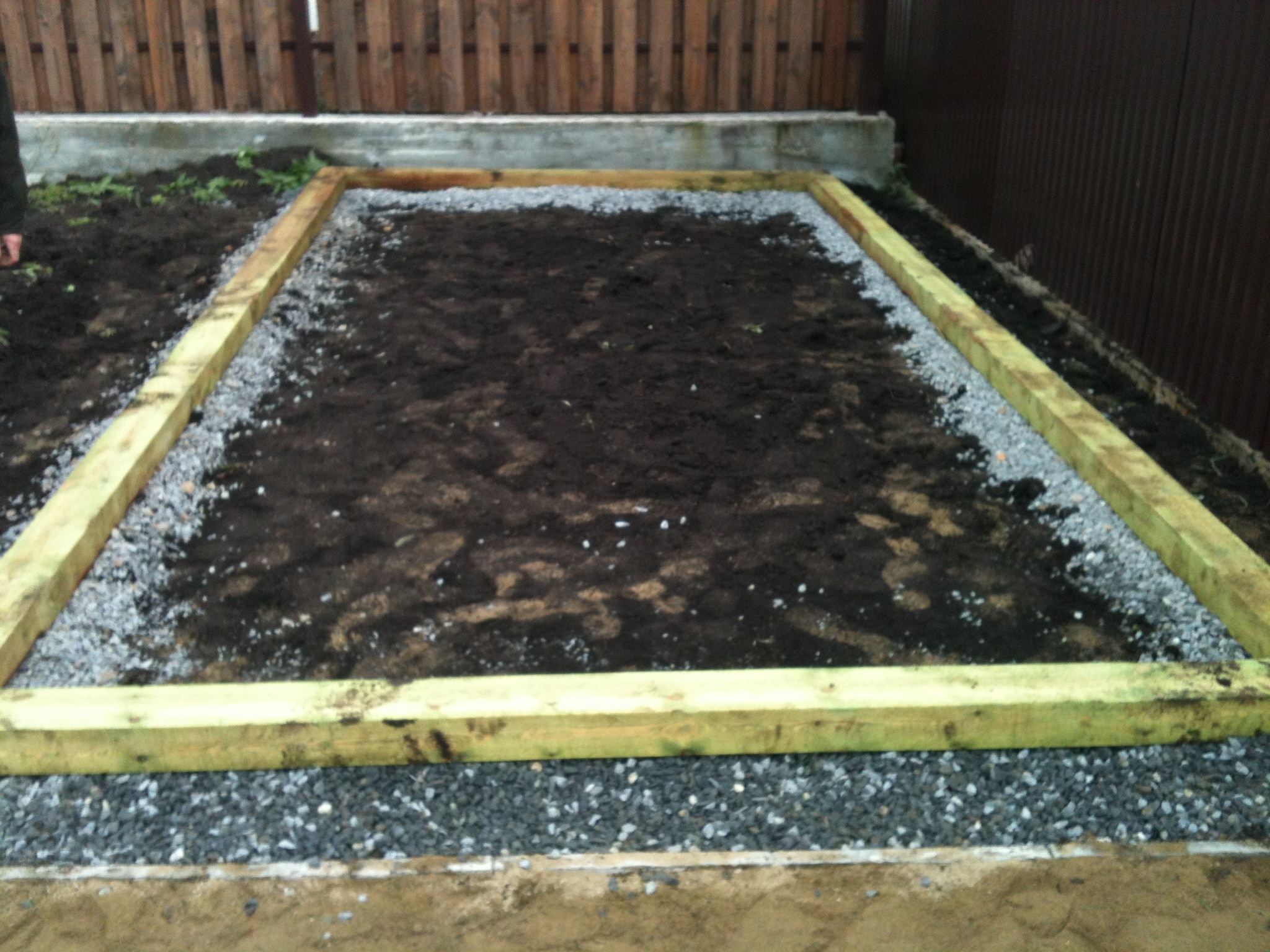

Закладка обвязки для теплицы из поликарбоната состоит из нескольких последовательных этапов:

1. Выбор места и его разметка под фундамент – для облегчения процесса используйте заранее подготовленный пиломатериал, выставляя прямые углы и выверяя геометрию прямоугольника с помощью рулетки, шпагата и деревянных вешек.
2. Выемка грунта – выкопайте траншею глубиной 10–15 см, подсыпьте в нее и утрамбуйте песчаную смесь, образуя подушку, на 5–10 см превышающей уровень почвы.
3. Укладка обвязки – на идеально ровном участке соберите основание будущего фундамента, стыкуя брусы в лапу или в полдерева.
4. Проверка точности монтажа уровнем – удостоверьтесь, что все точки фундамента лежат в одной горизонтали, так как это важно для беспроблемной укладки поликарбоната.
5. Фиксация брусов – саморезами, шпильками и скобами закрепите стыки пиломатериалов между собой.

Если на вашем участке преобладают слабо дренированные почвы, а уровень залегания грунтовых вод высок, обвязку необходимо уложить в виде ростверка на опоры из кирпича, винтовых свай или бетонных блоков.

В этом случае фундамент необходимо закрепить анкерами на подпятниках, и во всех последующих расчетах материалов учитывать изменения размеров на высоту подъема ростверка.

Расход пластиковых и крепежных материалов

Несомненным преимуществом пластиковых труб является их гибкость, благодаря которой вручную согнуть арку нужного размера не представляется чем-то архисложным. При необходимости процесс можно упростить еще больше – за счет монтажа теплицы в жаркую погоду либо путем несильного нагрева строительным феном.

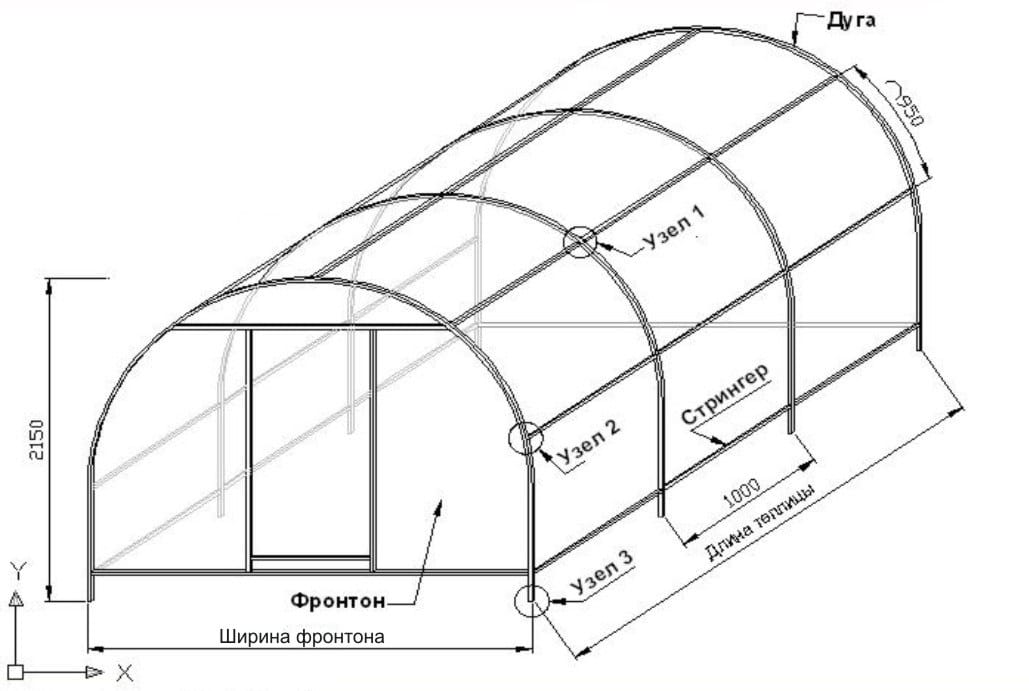

Итак, какие материалы, и в каком количестве понадобятся для создания своими руками теплицы из ПВХ труб по чертежу:

• A – ПВХ труба с внутренним диаметром 25 мм, толщиной стенки 2,4 мм (PN 16), длиной 3,5 м – 2 шт.;
• B – ПВХ труба длиной 3,6 м – 2 шт.;
• C – ПВХ труба длиной 5,8 м – 5 шт.;
• D – ПВХ труба длиной 0,9 м – 4 шт.;
• E – ПВХ труба длиной 1,9 м – 4 шт.;
• F – ПВХ труба длиной 0,68 м – 10 шт.;
• G – ПВХ труба длиной 1,7 м – 2 шт.;
• H – ПВХ труба 32 мм (1–1/4″) длиной 0,1 м – 10 шт. (будут использоваться в качестве шарниров);
• I – зажимы под укрывной материал (если вначале теплица будет укрываться не поликарбонатом, а пленкой);
• J – пластиковый тройник под трубу 1″ – 30 шт;
• K – угловой тройник – 4 шт.;
• L – угловой переход (90″) – 8 шт.;
• M – металлические арматурные пруты класса А1 длиной 500 мм – 10 шт.;
• W – саморезы 20 мм – 120 шт.;
• Z – клей для пластиковых поверхностей.

Если возникают сомнения в жесткости конструкции, дополните ее двумя боковыми стяжками. В этом случае количество труб B увеличится до четырех, а также добавится шесть крестовин и четыре тройника для их соединения с поперечными дугами.

Как построить каркас из пластиковых труб

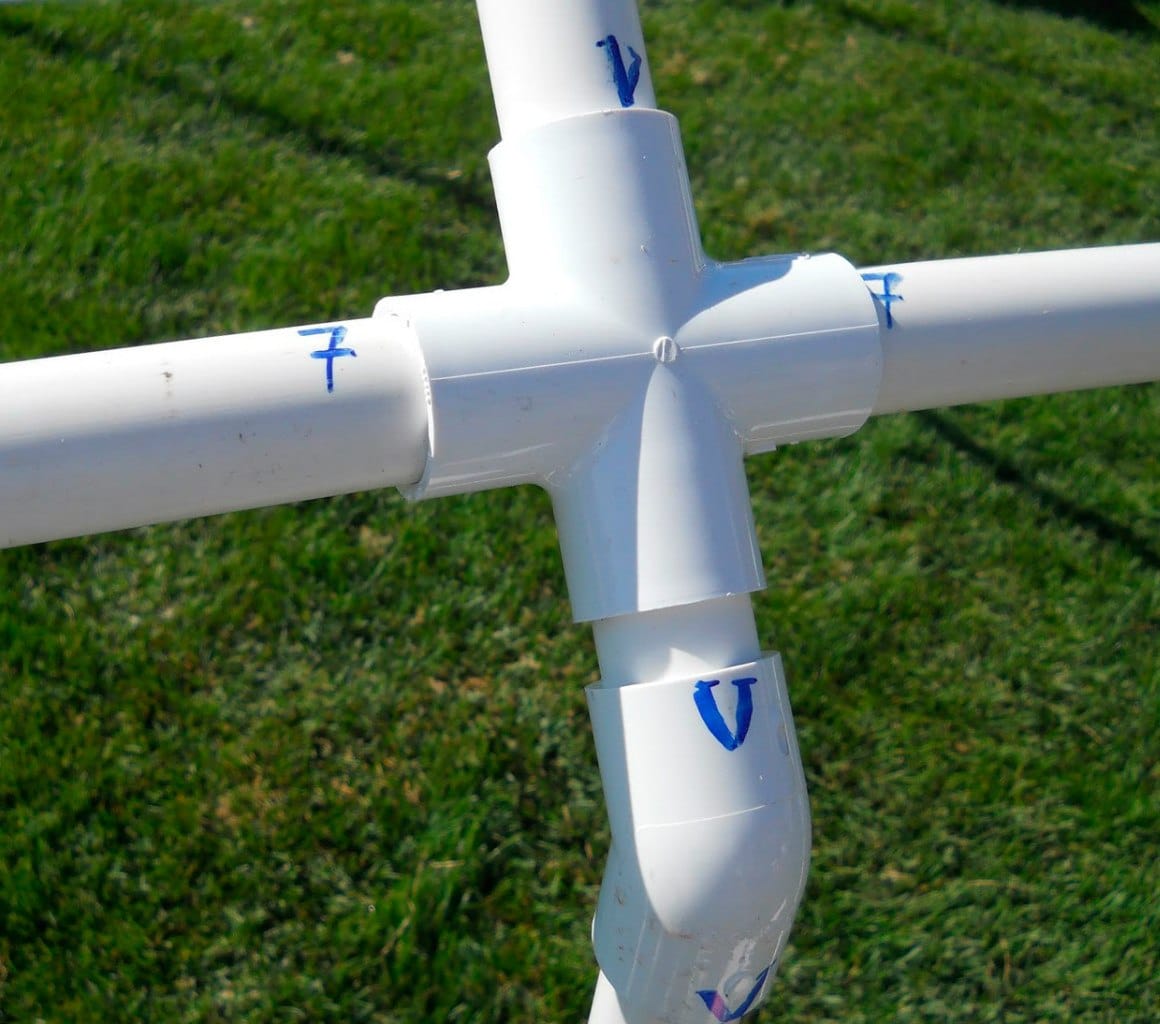

Собирается теплица из ПВХ труб подобно детскому конструктору – путем последовательного набора отдельных элементов в узлы, которые после этого соединяются между собой. Для удобства сборки тройники можно доработать, расточив их таким образом, чтобы трубы проходили в них насквозь. Зафиксировать их можно с помощью обычных оцинкованных саморезов.

Алгоритм сборки выглядит так:

1. Вплотную к фундаменту на расстоянии 90 мм друг от друга вбейте арматуру на глубину 300 мм, тем самым зафиксировав основание на участке.
2. Уложив трубы B рядом с фундаментом, наметьте места крепления тройников.
3. Установите тройники в отмеченных местах на трубах B и по центру на будущих арках C.
4. Уложите трубы A так, как они будут лежать в готовом каркасе, и симметрично относительно центра отметьте положение тройников для крепления дверной и оконной рамы (расстояние между ними – 68 см).
5. Прочно присоедините к раструбам тройников сегменты коньковой трубы.
6. Согните трубу C и наденьте оба ее конца на арматурные пруты. Повторите процесс, чтобы смонтировать все арки, соединяя с помощью тройниковых элементов коньковые трубы и, при их наличии, трубы боковых обвязок.
7. С помощью натянутой между крайними дугами бечевы проверьте, не отличаются ли арки по высоте. Если да, скорректируйте их до одного уровня.
8. Притяните арматуру с надетыми на нее арками к деревянному основанию металлическими хомутами.
9. Убедитесь в жесткости полученной конструкции и, при необходимости, усильте ее дополнительными ребрами жесткости из деревянных или пластиковых планок.
10. Жестко зафиксируйте места креплений с помощью саморезов.

Важное условие монтажа каркаса теплицы – строго выдерживание горизонтальности всех верхних точек теплицы и вертикальности арочных опор. Только в этом случае вы сможете быстро и ровно уложить поликарбонатные листы.

Изготовление двери и окна теплицы

На этом этапе необходимо соорудить дверь и окно, которые будут частью вентиляционной системы. Изготовьте их для арочной теплицы своими руками из труб ПВХ – фото со схемами сборки, размещенные выше, помогут вам в этом. Сборку выполняйте на ровной поверхности и на каждом этапе контролируйте прямоугольность углов конструкции.

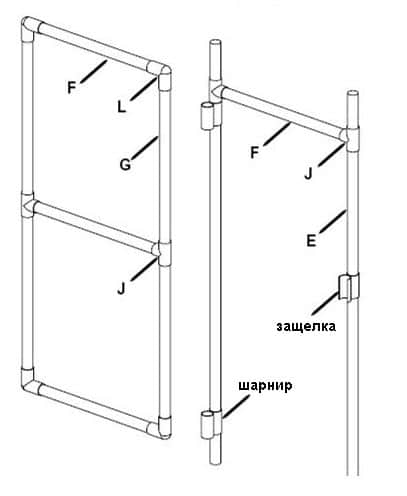

Для начала соберите раму двери:

1. На расстоянии 68 см уложите параллельно друг другу 2 трубных отрезка E.
2. На одну из них наденьте два шарнира (сторона их размещения определяет, какой будет дверь – левой или правой), а на другую – защелку.
3. На расстоянии 200 мм от верхних краев труб E установите два тройника J – по одному на каждую трубу.
4. Вставьте в тройники трубу F.

Дверной каркас готов, теперь осталось смонтировать саму дверь:

1. На каждую из труб G наденьте тройник J.
2. Одну из труб вставьте в шарниры дверной рамы.
3. Соедините элементы G с поперечными частями трубы F посредством тройников J и угловых переходов L.

Вполне возможно, что вам будет удобно собрать воедино дверную раму и дверь уже после того, как они будут зашиты поликарбонатом.

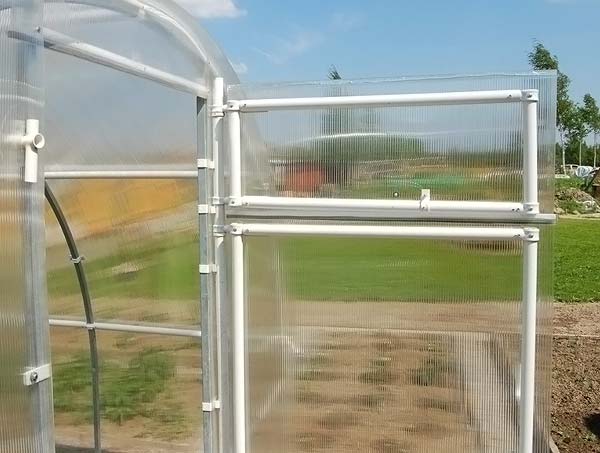

Чтобы изготовить оконную раму и окно, воспользуйтесь той же технологией:

1. На трубы E наденьте тройники J, при этом одна пара должна располагаться на расстоянии 880 мм от верхнего края, а вторая – на расстоянии 200 мм.
2. На одну из оставшихся труб F натяните два шарнира, на другую – защелку.
3. Вставьте трубы F горизонтально в тройники J.
4. Отдельно из 4 труб F с помощью угловых переходов L соберите квадрат – он будет служить открывающейся форточкой.

Оконные и дверные рамы соберите с помощью шарниров (для этого нужно на время убрать один из фитингов, вставить трубу в шарниры и снова поставить фитинг на место). Протестируйте их работу в горизонтальном и вертикальном положении. При наличии зазоров, перекосов и накладывании деталей друг на друга устраните дефекты, выравнивая положение соединительных элементов. После этого закрепите все соединения саморезами.

Укладка поликарбоната – тонкости монтажа

Сотовый поликарбонат заслужил немало хвалебных отзывов, но и нареканий он вызвал достаточно, а все потому, что многие строители пренебрегают основными правилами монтажа. Легкие и прочные листы требуют неукоснительного исполнения правил, иначе материал не прослужит обещанные производителями 10–15 лет.

На предлагаемом к просмотру видео теплицу из ПВХ труб своими руками мастер покрывает поликарбонатом. При этом он делает акцент на главные особенности процесса:

• толщина материала должна быть не меньше 4, а лучше – 6 или 8 мм;
• для надежности закрепления необходимо использовать специальные термошайбы;
• важно сразу сориентироваться, какая сторона листа УФ-стабилизирована – обычно, на нее производитель наносит маркировку;

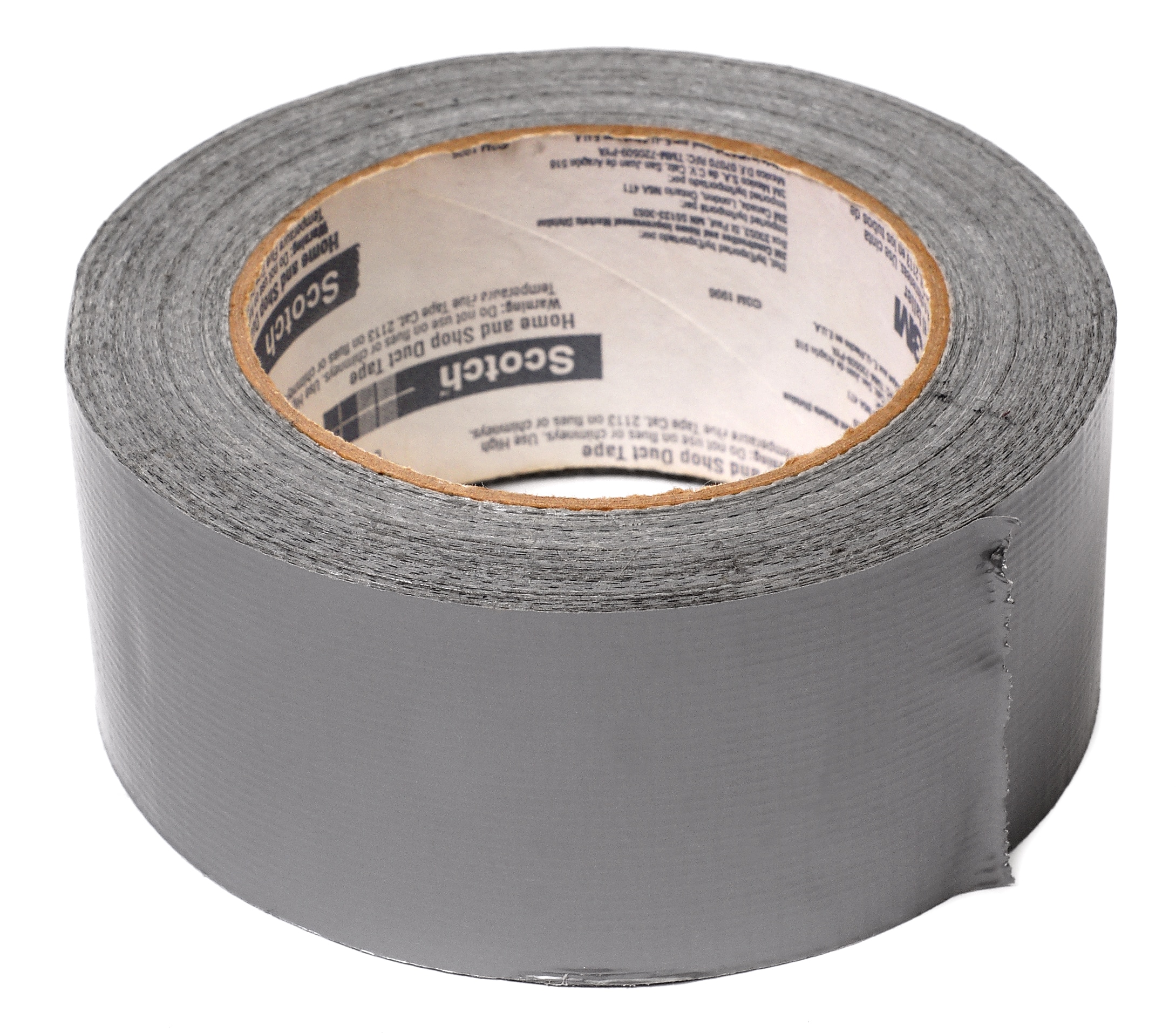

• поликарбонат необходимо располагать сотами вертикально, тщательно закрывая все торцы полотна герметиком либо П-образными профилями (но не скотчем!);
• при монтаже нельзя допускать, чтобы саморезы были недотянуты или, наоборот, перерезали материал из-за перетяга;
• укладывать его необходимо на ровную поверхность, выравнивая ее там, где это необходимо, с помощью деревянных реек соответствующей толщины.

Вначале облицуйте поликарбонатом и установите дверные и оконные каркасы, а также двери и форточки. После этого лист за листом укладывайте и прикрепляйте поликарбонатные полотна непосредственно на арки. Между панелями, соединенными профилями, оставляйте зазор до 5 мм для компенсации их температурного расширения.

Ввиду дороговизны поликарбонатных листов вполне рационально, если для пластиковой конструкции устроить испытательный период, временно накрыв ее не поликарбонатом, а тепличной пленкой.

На протяжении короткого срока эксплуатации вы сможете выявить слабые места теплицы и оценить рентабельность замены покрытия на поликарбонат. Так, с минимальным риском вы получите надежную, а главное, недорогую теплицу из поликарбоната и пластиковых труб.

Если хочется ускорить процесс организации закрытого грунта, купите готовую теплицу или обратитесь за помощью к специалистам.
